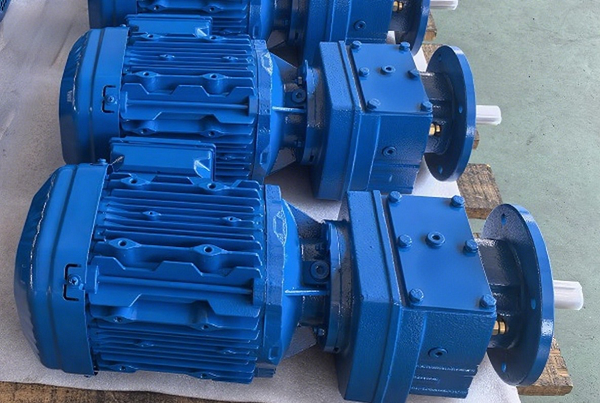

RF67-Y3-23.44 減速機在滾軸輸送設備中的應用解析

在現代化的工業生產和物流運輸體系中，滾軸輸送設備作為一種平穩的物料傳輸工具，廣泛應用于各行各業。而減速機作為滾軸輸送設備的關鍵動力部件，對設備的穩定運行和性能發揮起著至關重要的作用。其中，RF67-Y3-23.44 減速機以其獨特的性能優勢，在滾軸輸送領域備受青睞。本文將深入解析該減速機的型號含義，并詳細闡述其在滾軸輸送設備上的運行原理。

一、RF67-Y3-23.44 減速機型號解析

RF67-Y3-23.44 減速機的型號包含了豐富的信息，各部分字符和數字有著特定的含義，具體如下：

“R”：系列代號，表示該減速機屬于斜齒輪減速機系列。斜齒輪減速機具有傳動效率高、承載能力大、運轉平穩、噪音低等優點，適用于各種工業場合，為滾軸輸送設備提供穩定可靠的動力支持。

“F”：代表軸伸法蘭式安裝方式。這種安裝方式使得減速機與滾軸輸送設備的連接更加穩固，能夠有效傳遞扭矩，同時方便設備的安裝與維護，在實際應用中具有較高的通用性和便捷性。

“67”：機型號，用于標識減速機的規格尺寸和結構參數。不同的機型號對應著不同的外形尺寸、輸出軸徑、中心距等，以滿足各種不同功率和扭矩要求的應用場景。對于滾軸輸送設備而言，67 機型號的減速機在尺寸和性能上能夠較好地適配常見的滾軸輸送線布局和負載需求。

“Y”：表示所匹配的電機為三相交流異步電機。三相交流異步電機具有結構簡單、運行可靠、維護方便、價格低廉等優點，在工業領域得到廣泛應用。與減速機配合使用時，能夠?yàn)闈L軸輸送設備提供穩定的動力源。

“3”：功率（單位為 KW），表明該減速機所匹配電機的額定功率為 3KW。電機功率的選擇需根據滾軸輸送設備的負載情況、輸送速度、輸送距離等因素綜合確定，以確保減速機能夠在合適的工況下運行，既滿足設備的動力需求，又避免因功率過大或過小導致能源浪費或設備運行不穩定。

“4P”：電機級數。4P 電機的同步轉速一般為 1500r/min（在 50Hz 電源下），不同的電機級數決定了電機的轉速范圍。在滾軸輸送設備中，通過減速機的減速作用，將電機的高轉速轉換為適合滾軸運行的低轉速，同時提升輸出扭矩。

“23.44”：傳動比。傳動比是減速機的一個重要參數，它表示減速機輸入軸轉速與輸出軸轉速的比值。在 RF67-Y3-23.44 減速機中，傳動比為 23.44 意味著輸入軸每轉動 23.44 圈，輸出軸轉動 1 圈。通過這一減速過程，電機的高速低扭矩輸出轉化為低速高扭矩輸出，以滿足滾軸輸送設備在輸送物料時對較大扭矩的需求，確保R系列減速機能夠平穩地帶動滾軸運轉并克服物料的阻力。

二、RF67-Y3-23.44 減速機在滾軸輸送設備上的運行原理

（一）動力輸入與傳遞

在滾軸輸送設備系統中，三相交流異步電機（Y3-4P）作為動力源，接通電源后開始高速旋轉，輸出軸以 1500r/min（同步轉速）的速度轉動。電機輸出的高速旋轉動力通過聯軸器或其他連接裝置傳遞到 RF67 減速機的輸入軸上。

（二）齒輪減速與扭矩放大

R67減速電機內部采用斜齒輪傳動結構。當輸入軸帶動小齒輪（主動齒輪）高速旋轉時，小齒輪與大齒輪（從動齒輪）相互嚙合。由于小齒輪齒數少，大齒輪齒數多，根據齒輪傳動的原理，小齒輪每轉動多圈，大齒輪才轉動一圈，從而實現了轉速的降低。在這個過程中，扭矩得到了放大。例如，當傳動比為 23.44 時，輸出扭矩理論上會放大到輸入扭矩的 23.44 倍（忽略傳動過程中的能量損耗）。這種轉速降低和扭矩放大的轉換，使得減速機輸出的動力更適合驅動滾軸輸送設備。

（三）動力輸出與滾軸驅動

經過減速機內部齒輪減速和扭矩放大后的動力，由輸出軸輸出。輸出軸通過鍵連接或其他傳動方式與滾軸輸送設備的驅動滾筒軸相連。當減速機輸出軸轉動時，帶動驅動滾筒同步旋轉。在驅動滾筒的外表面，通過摩擦力帶動輸送帶上的物料或直接帶動放置在滾軸上的物料向前移動。由于減速機輸出的是低速高扭矩的動力，能夠保證驅動滾筒穩定地旋轉，克服物料在輸送過程中的各種阻力，如物料與滾軸之間的摩擦力、物料自身的重力以及輸送線路中的傾斜或彎道阻力等，實現物料在滾軸輸送設備上的平穩、有效輸送。

（四）運行穩定性與控制

RF67-Y3-23.44 減速機在滾軸輸送設備中的應用，不僅能夠提供合適的動力輸出，還能保證設備運行的穩定性。斜齒輪傳動的平穩性使得滾軸的轉動更加均勻，減少了因轉速波動而引起的物料輸送抖動，提高了輸送精度和可靠性。此外，通過對電機的控制（如變頻調速），可以根據實際輸送需求靈活調整減速機的輸入轉速，進而調節滾軸的輸送速度，滿足不同生產工藝或物流作業的要求。同時，減速機的過載保護功能也能在設備遇到突發過載情況時，對電機和減速機自身起到保護作用，避免設備損壞，確保整個滾軸輸送系統的平穩運行。

RF67-Y3-23.44 減速機憑借其特定的型號參數和運行原理，在滾軸輸送設備中發揮著關鍵作用，為物料的穩定、平穩輸送提供了可靠保障，助力工業生產和物流運輸?shù)阮I(lǐng)域的運作。
